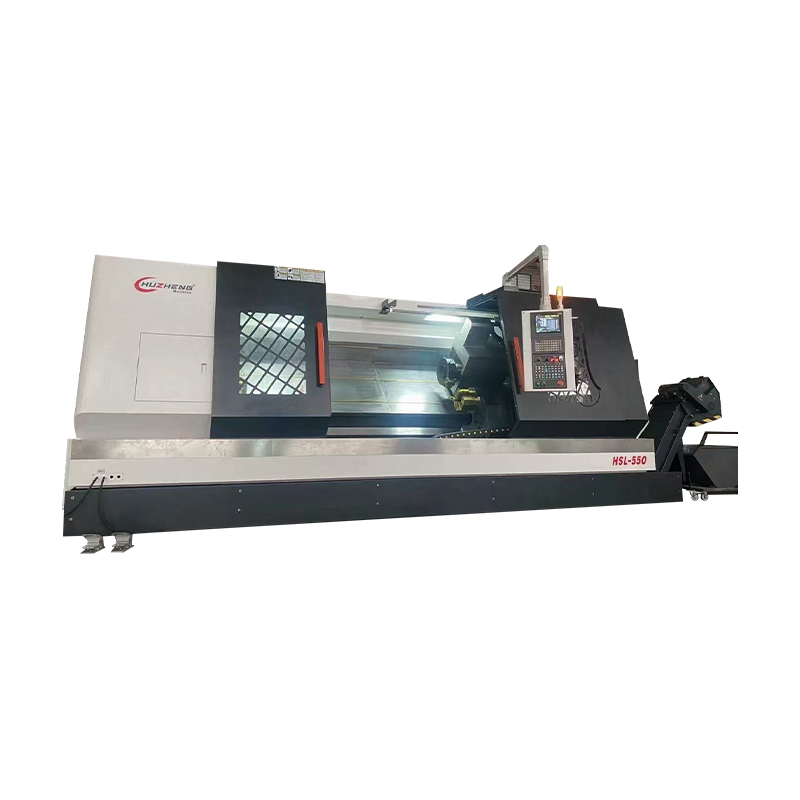

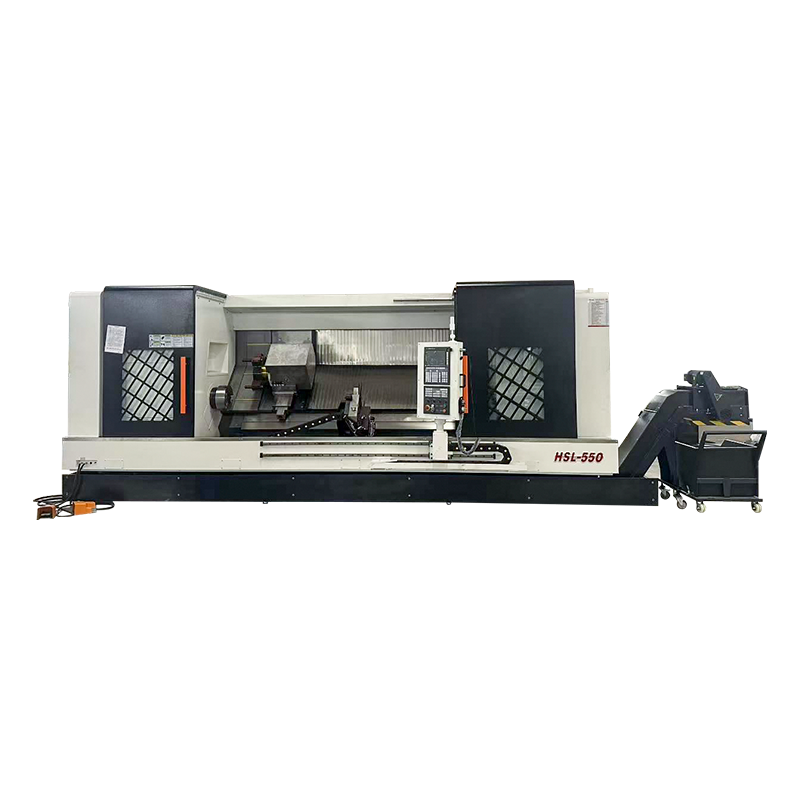

Seria HSL - Mașină de frezat și strunjit cu două axuri rezistente

Ce înseamnă cu adevărat „Heavy Duty” în tăierea CNC

În atelierele reale, „greutatea” este mai puțin despre greutatea broșurii și mai mult despre dacă mașina poate reține geometria atunci când împingeți încărcătura de așchii. O regulă practică: rigiditatea apare ca sarcină stabilă a arborelui, finisaj constant al suprafeței și dimensiuni repetabile sub aceiași parametri de tăiere. Dacă piesele dumneavoastră încep să se deplaseze după câteva ore, factorul limitativ este de obicei structura, suportul ghidajului sau comportamentul termic, nu traseul sculei.

Indicatori de rigiditate pe care cumpărătorii pot verifica

• Tăiați aceeași caracteristică la începutul și la sfârșitul unei ture; comparați deriva de dimensiune (structură termică).
• Ascultați declanșarea zgomotului atunci când fluxul crește - zgomotul timpuriu indică adesea o rigiditate slabă a buclei.
• Verificați marcajele de inversare a axelor pe pereții drepti – reglajul jocului/servo și preîncărcările ghidajelor apar aici.
• Măsurați planeitatea după suprafața grea; recuperarea structurală contează la fel de mult ca puterea axului.

Din partea noastră, menținem controlul calității strâns de la turnare până la asamblare, deoarece promisiunea „greută” este reală doar atunci când întregul lanț de rigiditate este consecvent.

Puterea axului vs cuplu: de unde vine capacitatea de tăiere

Mulți cumpărători compară doar vârful kW de Mașină-uneltă CNC de tăiat pentru sarcini grele , dar tăierea grea depinde de cuplul la turația pe care o utilizați de fapt . Degroșarea oțelului la turații mici spre mijlocii necesită cuplu; finisarea de mare viteză are nevoie de putere și echilibru. Dacă executați freze mari sau fante adânci, cereți curba de cuplu sau cel puțin banda de cuplu nominală.

Îndrumări de potrivire rapidă

Căi de ghidare și șlefuire: de ce „Mișcarea lină” afectează acuratețea

Stabilitatea tăierii depinde de calitatea mișcării. Chiar și cu servo-uri bune, dreptatea ghidajului, consistența preîncărcării și geometria contactului influențează vibrațiile și eroarea de contur. De aceea, facilități precum polizoarele de suprafață și polizoarele de ghidare contează: ele permit un control mai strict al interfeței de alunecare/rulare acolo unde precizia este de fapt.

Simptome comune și ceea ce indică de obicei

• Finisaj ondulat pe plat: rezonanță frecare neuniformă sau amortizare insuficientă.
• Colțuri umflături în conturare: limite de accelerație, eroare de urmărire a servo sau stick-slip.
• Variația dimensiunii între axe: nepotrivirea geometriei ghidajelor sau probleme de aliniere a șuruburilor cu bile.
• Marcaje periodice: eroare de pas al șurubului cu bile, efecte de rezoluție a codificatorului sau deformare mecanică.

În linia noastră de producție, continuăm șlefuirea și asamblarea în aceeași buclă de calitate, astfel încât netezimea mișcării să rămână constantă de la o mașină la alta.

Compozit de strunjire-frezare: de unde vine eficiența reală

Compozitul de strunjire-frezare nu este doar „mai multe funcții”. Eficiența provine din reducerea reclamării și transferurilor de date. De fiecare dată când mutați o piesă la o a doua configurare, adăugați o eroare de stivuire, timp de manipulare și riscul de deșeuri. În cazul procesării compozite, scopul este o prindere, prelucrare completă — deosebit de valoros pentru piese cu coaxialitate, concentricitate și toleranțe de poziție.

Când prelucrarea compozitelor este cea mai valoroasă

• Piese care necesită concentricitate strânsă între OD/ID turnat și caracteristicile frezate.
• Componente cu găuri unghiulare sau canale de cheie care trebuie să facă referire la o referință de strunjire.
• Lucrări cu amestec ridicat în care timpul de configurare domină timpul de tăiere.
• Piese cu pereți subțiri care se deformează atunci când sunt deblocate și reașate.

Investim toate resursele de cercetare și dezvoltare în tehnologia compozită, deoarece viteza de iterație contează: upgrade-urile mai rapide se traduc în economii reale de timp ciclului la atelierul dumneavoastră.

Strategia de deținere a lucrărilor: factorul de cost ascuns

Multe probleme de „capacitate” sunt de fapt probleme de deținere a muncii. Dacă o piesă se mișcă sub sarcină, veți reduce avansul, veți adăuga treceri de arc sau veți accepta deșeuri – niciunul dintre acestea nu apare în specificațiile mașinii. A Mașină-uneltă CNC de tăiat pentru sarcini grele funcționează cel mai bine atunci când rigiditatea buclei de fixare se potrivește cu rigiditatea buclei mașinii.

Verificări practice înainte de a da vina pe mașină

1. Marcați piesa și dispozitivul de fixare, executați o trecere de degroșare, apoi verificați orice deplasare la semnele martor.
2. Măsurați deformarea piesei după deblocare; deformarea indică probleme legate de strategia de prindere.
3. Reduceți proeminențele și creșteți punctele de sprijin; rigiditatea crește puternic cu efectul de pârghie.
4. Verificați zona de contact fălci/fixare; micile plasturi de contact concentrează stresul și alunecarea.

Dacă vă împărtășiți desenele tipice ale pieselor și toleranțele țintă, de obicei recomand concepte de fixare care fac previzibilă tăierea grea, mai degrabă decât „fragilă”.

Managementul termic: de ce precizia variază la mijlocul turei

Comportamentul termic este unul dintre cei mai ignorați factori în tăierea grea. Căldura provine de la rulmenții axului, motoare, energia de tăiere, temperatura lichidului de răcire și variația mediului ambiant. Rezultatul este schimbarea lentă a geometriei. Ceea ce contează nu este „fără căldură”, ci căldură previzibilă, compensabilă .

Despre ce ar trebui să întrebe cumpărătorii

• Timp de încălzire pentru a stabiliza dimensiunile cheie la RPM/sarcină tipice.
• Dispunerea răcirii (ax, motoare, șuruburi cu bile) și controlul temperaturii lichidului de răcire.
• Capacitate de compensare termică în sistemul CNC (dacă este cazul).
• Repetabilitate după tranzițiile de la inactiv la tăiere (frecvent în magazinele de locuri de muncă).
